六西格瑪項目管理工具:網絡圖

日期:2019-10-10 / 人氣: / 來源:www.qnbv.com.cn / 熱門標簽: 六西格瑪管理 6sigma管理

歡迎您訪問博革咨詢官網!博革咨詢是中國首家整合精益生產/六西格瑪/流程再造的咨詢公司,專注于提供 精益生產6S現場管理TPM設備管理精益工廠布局專業目視化精益供應鏈精益研發六西格瑪管理等綜合性問題解決方案并負責落地實施。

全國咨詢熱線:021-62373515、157-2153-3189

我們承諾:見效快、易復制,目標必對賭!

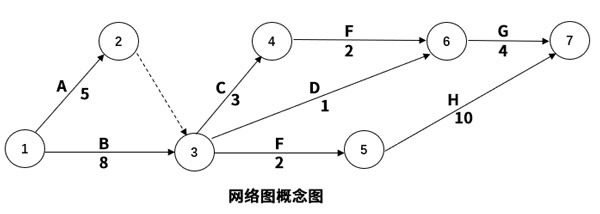

    網絡圖也稱箭條圖或矢線圖。利用網絡圖進行計劃安排和優化的方法稱為網絡計劃技術,在我國也稱為統籌法,把推進計劃所必需的各項工作按時間順序和從屬關系,用網絡形式表示為一種“矢線圖”(見下圖)。一項任務或工程,可以分解為許多作業,這些作業在生產工藝和生產組織上相互依賴、相互制約,網絡圖可以把各項作業之間的這種依賴和制約關系清晰地表示出來。通過網絡圖,能找出影響工程進度的關鍵和非關鍵因素,從而進行統籌協調,合理地利用資源,提高效率與效益,是六西格瑪項目管理的重要工具之一。

    網絡圖是一張有向無環圖,顯示了所有活動的先后關系,也就是任務被完成先后順序。箭頭表示一道具體工序(如A,B,C,…),箭頭邊上的權值表示活動持續的時間(如5,8,3,…)。因為箭線首尾的節點編號只能唯一地表示一項活動,但對于平行活動來講,要正確表示活動之間的關系,往往借助虛工序。虛工序用虛箭線表示,它僅僅起著表示活動先后順序的作用,并不是一項真正的活動,它沒有活動名稱,既不占用時間,也不消耗資源,計算網絡時間參數時,可以把虛工序看作作業時間為零的一項活動(如:2→3)。其中節點表示事件(如1,2,3,...),表示一些工序的結束或開始。連接箭尾的節點稱為該工序的緊前工序,連接箭頭的節點稱為該工序的緊后工序。線路是指從網絡始點事項開始,順著箭線方向,到網絡終點為止,中間由一系列首尾相連的節點和箭線所組成的通路(如1→3→4→6→7)。在網絡圖中,路徑最長(權重數值之和最大)的路徑稱為關鍵路線,它的長度代表完成整個工程的最短時間,稱為總工期(如1→3→5→7)。關鍵路線上的工序稱為關鍵工序。由于只有通過壓縮關鍵路線上的活動時間,才能使整個期縮短,因此關鍵路線上的活動是影響整個工程的主要因素,這就是“關鍵”一詞的由來。

    關鍵路線是網絡圖中一個極其重要的概念。關鍵路線又稱主要矛盾線,其周期決定了整個作業進度的周期。關鍵路線上的延遲或提前,將直接導致整個項目總工期的拖延或提前。關鍵路線上的作業稱關鍵作業。關鍵作業在時間上沒有回旋的余地。因此,要縮短總工期,必須抓住關鍵路線上的薄弱環節,采取措施、挖掘潛力,以壓縮工期。關鍵路線能使管理者對工程做到心中有數、明確重點。

作者:博革咨詢
